項目

單位

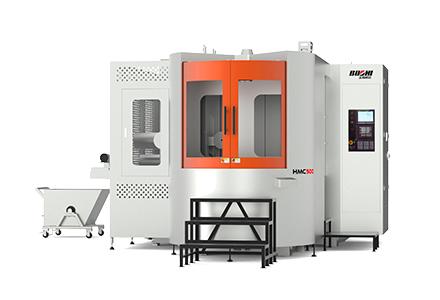

HMC500

移

動

X軸

mm

850

Y軸

mm

700

Z軸

mm

800

主軸端到工作台中心的距離

mm

70-870

主軸中心到托盤頂部的距離

mm

75-775

工

作

台

及

托

盤

工作台尺寸

mm

500×500

工作台分度

Deg

工作台分度360×1°(選配360×0.001°)

工作台類型

螺紋孔型24-M16

工作台承載能力

kg

500

最大工件尺寸，回轉直徑

mm

Ф750，H850

托盤交換型式

旋轉式

托盤交換時間

s

25

托盤個數

2

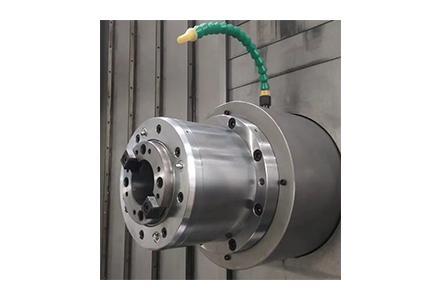

主

軸

主軸最高轉速

r/min

10000

主軸功率

kW

11/15（FANUC）、17.5（西門子）

主軸扭矩

Nm

52.5/70（FANUC）、96（西門子）

錐孔

BT40

主軸冷卻方式

強製冷卻

三軸光柵

選配

進

給

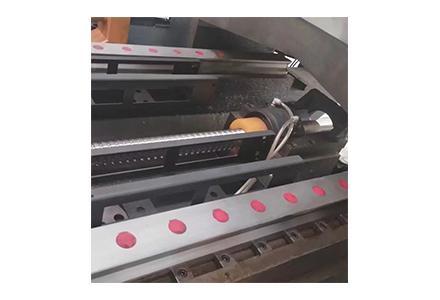

導軌

滾柱線性導軌

進給電機X/Y/Z

kW

3/3/3（FANUC）、7.1/7.1/7.1（西門子）

進給電機扭矩X/Y/Z

Nm

30/30/30

快速進給速度X/Y/Z

m/min

32/32/32

快速進給速度X/Y/Z

mm/min

12000

絲杠直徑X/Y/Z

mm

50/45/50

絲杠冷卻

強製冷卻

三軸光柵

選配

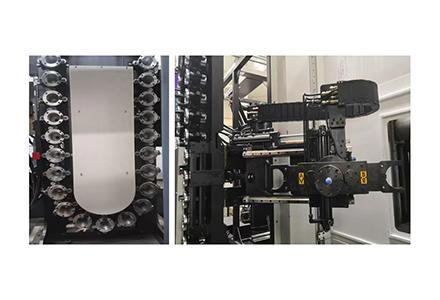

刀

具

裝

置

刀具容納數

把

32

刀具交換方式

機械手

刀具選擇方式

雙向

刀具最大重量

kg

8（平均刀重小於5）

最大刀具直徑（滿刀/鄰空）

mm

80/150

最大刀具長度

mm

300

刀柄型式

BT40

拉釘型式

P40T-1

換刀時間（T-T）（s）

s

4

精

度

定位精度

mm

0.010

配光柵尺定位精度

mm

0.008

重複定位精度

mm

0.008

配光柵尺重複定位精度

mm

0.005

工作台分度定位精度

″

14

工作台重複分度定位精度

″

8

其

它

氣源

MPa

0.6-0.8

切削液槽容量

L

500

電源

kW

50

機床外形尺寸（不含腳踏板、排屑器、接屑車、液壓站等）

mm

5300×3900×300

機床重量

kg

20000
