立式加工中心
- VMC標準係列
- BV係列
- 重載型
- 高精型

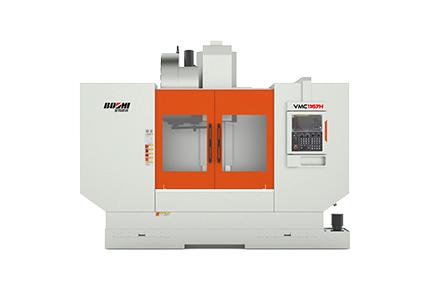

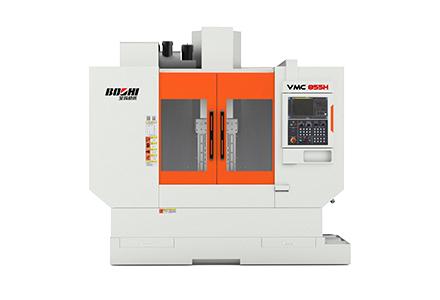

VMC855H、VMC1167H立式加工中心是一款高速度、高精度的三軸線軌立式加工中心，X/Y/Z三軸采用滾柱線軌，Z軸無配重平衡結構，整機高速高精，穩定可靠。用於閥類、凸輪、模具、板盤類和箱體類零件的銑、鑽、擴、鏜、攻、锪等加工工序；既可用於中小批量多品種加工生產，也可以進入自動線進行批量生產。
產品特點：
1）機床整體為C形結構，采用人字型立柱，箱型滑台及底座，使得機床具有良好的剛性。
2） 移動部件采用輕量化設計，確保進給響應速度。
3）三軸進給采用大扭矩交流伺服電機直連、高精度預拉伸滾珠絲杠結構，剛性高、熱穩定性好。
4）標配主軸環噴，保證加工冷卻效果，提升加工質量。
5）Z軸無配重結構，采用大規格帶抱閘伺服電機，快移速度高、響應快。
6）整機采用全封閉防護結構。
適用行業：
適用於汽車、摩托車、模具、通訊、醫療器材、儀器儀表等行業。
|
項目 |
單位 |
VMC855H |
VMC1167H |
|
|
工作台 |
工作台麵積（寬X長） |
mm |
550×1000 |
650×1200 |
|
T型槽（數量-尺寸×間距） |
mm |
5-18（H8） |
5-18（H8） |
|
|
最大承重 |
kg |
500 |
800 |
|
|
T型槽間距 |
mm |
100 |
110 |
|
|
主軸 |
主軸錐孔 |
/ |
BT40 |
BT40 |
|
主軸電機功率 |
kW |
7.5/11KW（FANUC） |
11/15(FANUC)/11KW（西門子） |
|
|
主軸最高轉速 |
r/min |
8000（可選10000/12000） |
||
|
行程 |
X軸左右行程 |
mm |
800 |
1100 |
|
Y軸前後行程 |
mm |
600 |
650 |
|
|
Z軸上下行程 |
mm |
600 |
700 |
|
|
加工範圍 |
主軸中心至立柱導軌距離 |
mm |
610 |
715 |
|
主軸端至工作台麵距離 |
mm |
100-700 |
95-795 |
|
|
進給 |
最大切削進給速度 |
mm/min |
10000 |
|
|
X、Y、Z軸快速移動速度 |
m/min |
48/48/48 |
36/36/32 |
|
|
刀庫 |
刀庫容量(圓盤) |
pcs |
24 |
|
|
最大刀具重量 |
kg |
8 |
||
|
最大刀具尺寸 |
mm |
Φ80×300 |
Φ80×300 |
|
|
精度 |
X、Y、Z軸定位精度 |
mm |
0.010 |
0.010 |
|
X、Y、Z軸重複定位精度 |
mm |
0.008 |
0.008 |
|
|
其它 |
氣源流量（ANR） |
L/min |
350 |
|
|
氣壓 |
MPa |
0.6-0.8 |
||
|
機床重量 |
kg |
6000 |
6500 |
|
|
機床顏色 |
|
標準廠色 |
標準廠色 |
|
|
外形尺寸（手動後排） |
mm |
2800×2900×2800 |
3150×3200×3000 |
|
