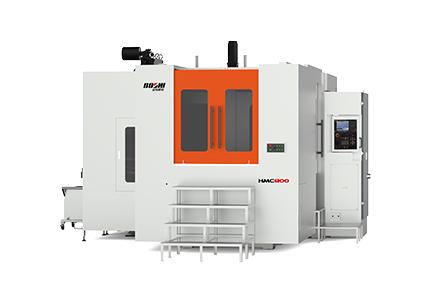

HMC800臥式加工中心采用正T型結構，整體式底座，大跨距雙層壁立柱，三軸采用重載滾柱導軌，整機結構剛性高。機床采用強製冷卻絲杠軸承，強製冷卻皮帶主軸，有力保證了機床的精度穩定性。機床標配雙托盤自動工件交換係統，用於箱體、盤類、板殼、機座等零件的批量多麵機械加工，也適用於各種模具的精加工。
產品特點：
1）床身及主體結構：整機采用正T型結構，高強度整體式鑄鐵底座，大跨距立柱，吸震性好，精度保持性優良，采用高剛性設計，主要結構經應力應變及有限元分析。
2）進給機構：三軸采用高剛性滾柱重負荷精密級直線導軌，動態響應性能好，精度保持性高。保證加工運動的高速、高精度、高剛性和高穩定性。

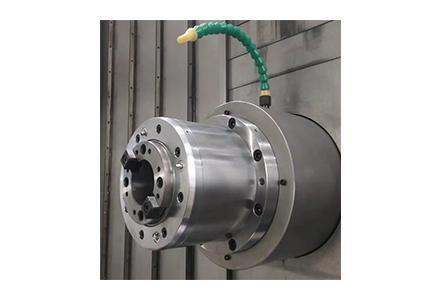

3）主軸係統：主軸采用皮帶+雙速減速機式傳動，加工扭矩大，表麵佳。主軸箱自重平衡係統，高速穩定性好。

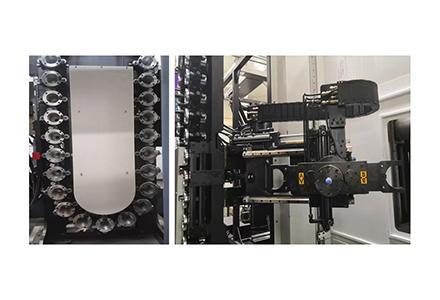

4）刀 庫：鏈式刀庫，承載能力大，穩定性高。
5）工作台交換係統：雙托盤工件自動交換係統，可提高加工效率高。
6）排屑係統：內置雙螺旋後排式排屑器，排屑能力大，結構緊湊。
7）冷卻係統：冷卻水箱采用分離式，移動、清潔方便。
8）潤滑係統：導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動麵均勻潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠副和導軌的使用壽命。
9）係統配置：高檔數控係統，集中式機床操作麵板，使操作更加方便、快捷。
10） 防 護：機床采用符合安全標準的防護，既防止冷卻液飛濺、又保證操作安全、外觀宜人。
適用行業：
適用於汽車、模具、通訊、醫療器材等行業。
|
移 動 |
項目 |
HMC800 |
|
X軸（mm） |
1350 |
|
|
Y軸 |
1100 |
|
|
Z軸 |
1120 |
|
|
主軸端到工作台中心的距離（mm） |
200-1320 |
|
|
主軸中心到托盤頂部的距離（mm） |
85-1185 |
|
|
工 作 台 及 托 盤 |
工作台尺寸 |
800×800 |
|
工作台分度（Deg） |
360×1°(選配360×0.001°) |
|
|
工作台類型 |
M16 |
|
|
工作台承載能力 |
2000 |
|
|
最大工件尺寸回轉直徑（mm） |
Ф1200，H1300 |
|
|
托盤交換型式 |
旋轉式 |
|
|
托盤交換時間（s） |
32 |
|
|
托盤個數 |
2 |
|
|
主 軸 |
主軸轉速（r/min） |
6000 |
|
主軸功率（kW） |
22/26(FANUC)、22（西門子） |
|
|
主軸扭矩（Nm） |
560/664（FANUC）、560（西門子） |
|
|
錐孔 |
BT50 |
|
|
主軸冷卻 |
強製冷卻 |
|
|
主軸冷卻出水形式 |
端麵環噴，選配中心出水 |
|
|
進 給 |
導軌 |
滾柱線性導軌 |
|
進給電機X/Y/Z（kW） |
7/7/7（FANUC）、7.1/7.1/7.1（西門子） |
|
|
快速進給速度X/Y/Z（m/min） |
32/32/32 |
|
|
切削進給速度X/Y/Z（mm/min） |
12000 |
|
|
絲杠直徑X/Y/Z（mm） |
50/50/50 |
|
|
絲杠軸承冷卻 |
強製冷卻 |
|
|
三軸光柵 |
選配 |
|
|
刀 具 裝 置 |
刀具容納數（把） |
60 |
|
刀具交換方式 |
機械手 |
|
|
刀具選擇方式 |
雙向 |
|
|
刀具最大重量 |
25（質心距刀柄端麵需小於100mm） |
|
|
最大刀具直徑（滿刀/鄰空） |
125/240 |
|
|
最大刀具長度 |
400 |
|
|
刀柄型式 |
MAS403 BT50 |
|
|
拉釘型式 |
MAS403 P50T-1（45°） |
|
|
換刀時間（T-T）（s） |
6 |
|
|
精 度 |
定位精度 |
0.012 |
|
配光柵尺定位精度 |
0.009 |
|
|
重複定位精度 |
0.010 |
|
|
配光柵尺重複定位精度（mm） |
0.006 |
|
|
工作台分度定位精度 |
14 |
|
|
工作台重複分度定位精度 |
8 |
|
|
其 它 |
氣源（MPa） |
0.6-0.8 |
|
切削液槽容量（L） |
600 |
|
|
電源（kW） |
80 |
|
|
機床外形尺寸（不含腳踏板、排屑器、接屑車、液壓站等） |
6700×4800×3900 |
|
|
機床重量（kg） |
25000 |
